BL-ODF-MU ODF单元体 ODF单元箱

BL-ODF-MU ODF单元体 ODF单元箱

产品类别：光缆终端设备

咨询 QQ：点击这里给我发消息

咨询微信：brellettelecom

咨询电话：021-57722935

产品专员：

查看更多 光缆终端设备

  • 产品描述
  • 产品参数

BL-ODF-MU ODF单元体

布韦林特提供的BL-ODF-MU系列ODF单元体是专门为光纤通信机房设计的光纤配线设备。具有光缆固定和保护、光缆成端、光纤分配以及光缆纤芯和尾纤保护功能。箱体采用钣金结构，19英寸标准安装，通用性好。熔纤单元采用一体化托盘设计，每个托盘可以单出抽出，满足离架或在架操作使用。面板接口FC/SC/DLC/可选。

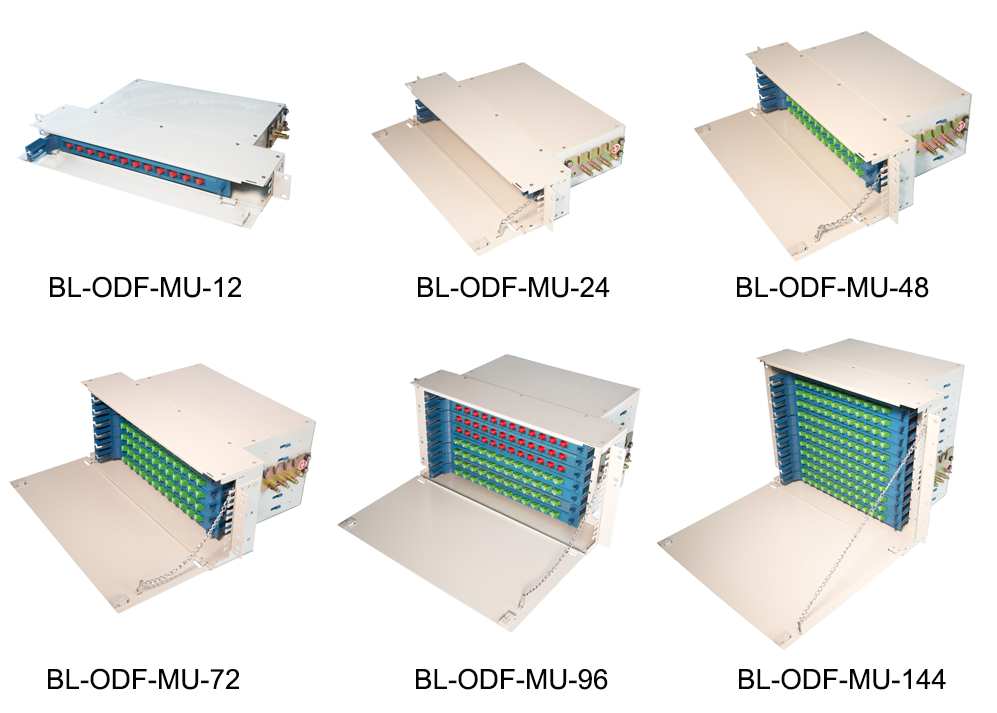

一、产品图片

二、产品特点
  • 19英寸标准结构，机架式安装
  • 模块化设计，熔接和配线一体式熔纤盘
  • 面板接口FC/SC/DLC/可选
  • 安装、操作简单
三、产品应用
  • 光纤网络系统
  • CATV网络系统
  • 电信网络
  • 安防监控网络系统
  • 局域网系统
  • 工业控制网络系统
四、执行标准
  • YD/T 778-2011
五、技术指标
项目 参数
型号 BL-ODF-MU-12 BL-ODF-MU-24 BL-ODF-MU-48 BL-ODF-MU-72 BL-ODF-MU-96 BL-ODF-MU-144
最大芯数 12 24 48 72 96 144
箱体材质 冷轧板+喷塑
颜色 灰色或按客户要求定制
适配器类型 SC、SC型双芯LC或方形FC
适配器插损（dB） ≤0.2
尾纤类型 SC、FC、LC可选
尾纤长度 1M、2M、3M或客户定制
尾纤外被尺寸 0.9mm、2.0mm、3.0mm可选
尾纤外被材质 PVC、LSZH或客户定制
尾纤插损（dB） ≤0.3
尾纤回损（dB） UPC≥50，APC≥60，多模≥35
耐久性（dB） △IL≤0.2，插拔 500 次
重复性（dB） ≤0.1
适配器插损（dB） ≤0.2
绝缘电阻（MΩ） 1000 @500V（直流）
高压防护接地装置与机架间耐压（V （D.C）/1min） ≥3000 不击穿，无飞弧
工作温度（℃） -25~+55
存储温度（℃） -25~+55
相对湿度 ≤93% (+40℃)
尺寸（mm） 482*260*1U 482*260*2U 482*260*3U 482*260*4U 482*260*6U 482*260*8U

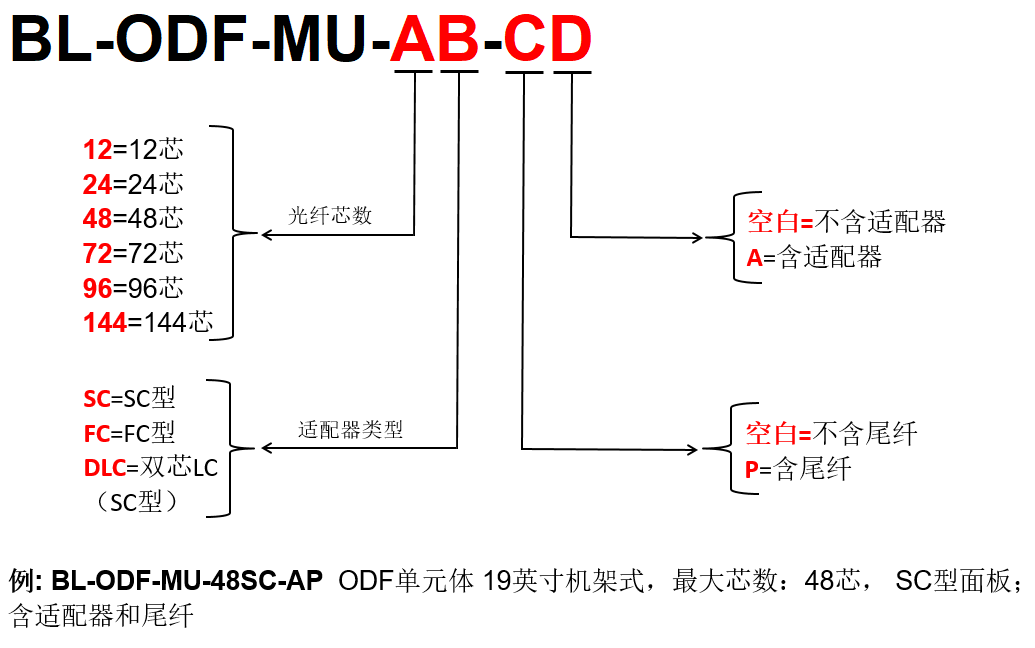

六、订购信息
