松套管层绞式轻铠装光缆（GYTA）

松套管层绞式轻铠装光缆（GYTA）

产品类别：光缆

咨询 QQ：点击这里给我发消息

咨询微信：brellettelecom

咨询电话：021-57722935

产品专员：

查看更多 光缆

  • 产品描述
  • 产品参数

松套管层绞式轻铠装光缆（GYTA）

GYTA光缆的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充油膏；缆芯的中心是一根金属加强芯，松套管围绕中心加强芯绞合成圆形的缆芯，缆芯内的缝隙加入阻水填充物；涂塑铝带（APL）纵包后挤制聚乙烯（PE）护套成缆。

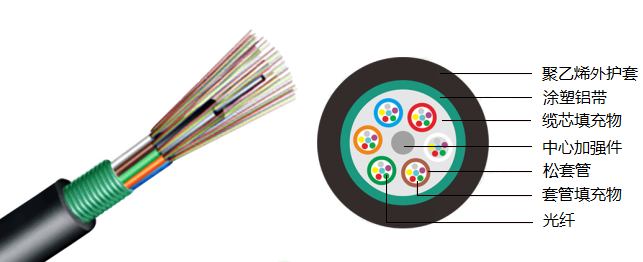

一、光缆结构图


二、产品特点
  • 具有很好的机械性能和温度特性
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内充以特种油膏，对光纤进行了关键性保护
  • 良好的抗压性和柔软性
  • 涂塑铝带防潮层确保光缆的防水性能
  • 钢丝中心加强芯保证光缆的抗拉强度
  • PE 护套具有很好的抗紫外辐射性能

三、产品应用
  • 长途通信、局间通信
  • 尤其适用于对防潮性能要求较高的场合，如管道式

四、敷设方式
  • 管道
  • 非自承架空
五、执行标准
  • YD/T 901-2018
  • IEC 60794-1


六、光缆参数
项目 参数
光纤芯数 2~288
允许拉伸力（N） 长期 600
短期 1500
允许压扁力
（N/100mm）		 长期 300
短期 1000
弯曲半径（mm） 动态 20D
静态 10D
光纤类型 G652D G655 G651A1
（50/125μm）		 G651A1b
（62.5/125μm）
成缆后衰减（dB/km） @850nm     ≤3.3 ≤3.5
@1300nm     ≤1.2 ≤1.2
@1310nm ≤0.36 ≤0.40
@1550nm ≤0.22 ≤0.23
带宽（MHz·km） @850nm     ≥500 ≥200
@1300nm     ≥500 ≥500
数值孔径     0.200±0.015 NA 0.275±0.015 NA
光缆截止波长（nm） ≤1260 ≤1450
使用温度（℃） -40~+70
储存温度（℃） -40~+70

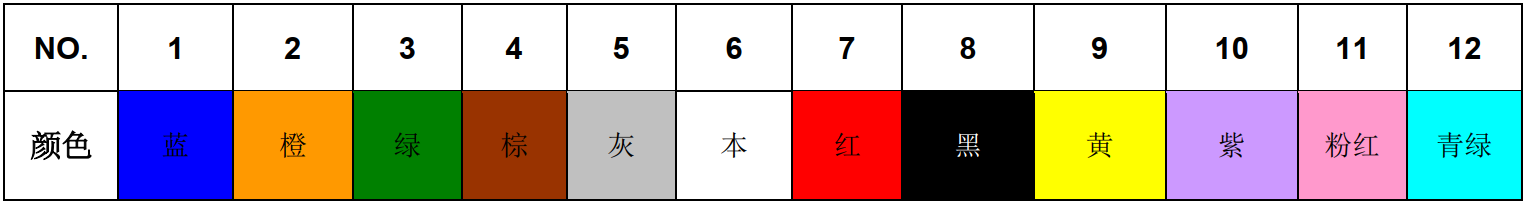

七、光纤色谱


八、包装方式
  • 木轴包装
  • 1KM/轴、2KM/轴、3KM/轴或按客户要求指定长度

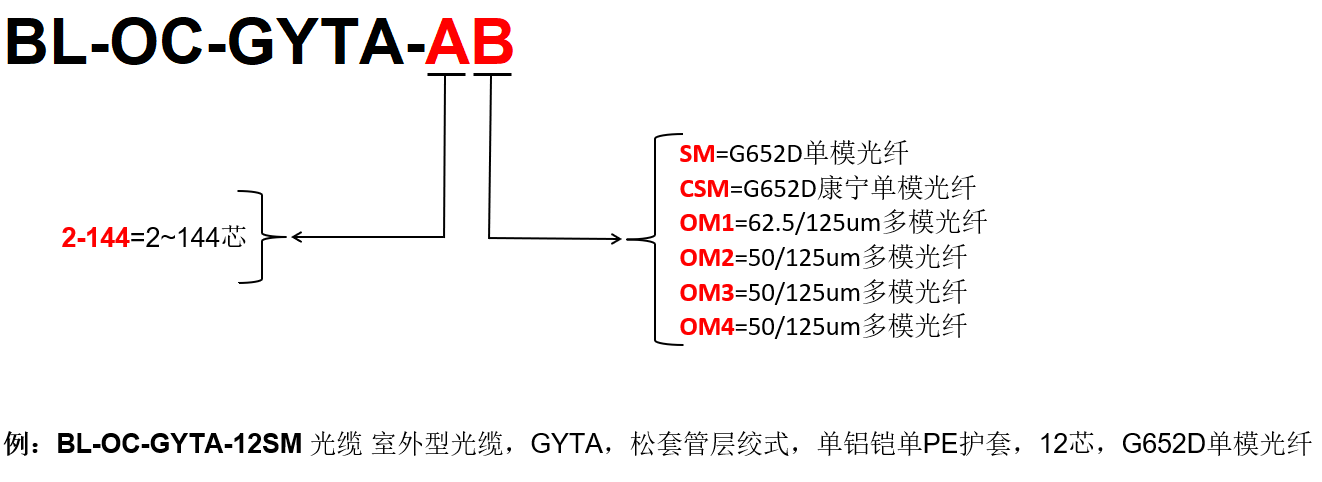

九、订购信息
