松套管层绞式双铠装双护套光缆（GYTA53）

产品类别：光缆

咨询 QQ：

咨询微信：brellettelecom

咨询电话：021-57722935

产品专员：

查看更多光缆

松套管层绞式双铠装双护套光缆（GYTA53）

GYTA53光缆的结构是将250um光纤套入高模量材料制成的松套管中，松套管内填充油膏；缆芯的中心是一根金属加强芯，松套管围绕中心加强芯绞合成圆形的缆芯，缆芯内的缝隙加入阻水填充物；涂塑铝带（APL）纵包后挤制聚乙烯（PE）内护套，涂塑钢带（PSP）纵包后挤制聚乙烯（PE）外护套成缆。

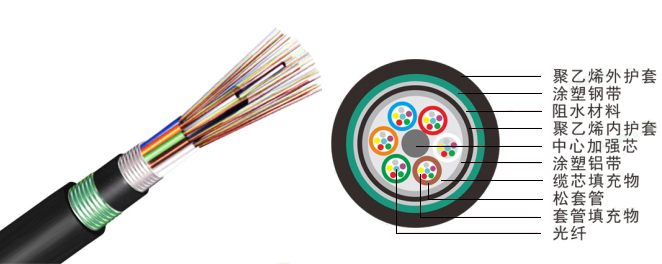

一、光缆结构图

二、产品特点

具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
优秀的抗压性能
双层铠装增加防潮能力
钢丝中心加强芯保证光缆的抗拉强度
PE 护套具有很好的抗紫外辐射性能

三、产品应用

长途通信、局间通信
尤其适用于对机械强度、防鼠等要求较高的场合

四、敷设方式

管道
架空
直埋

五、执行标准

YD/T 901
IEC 60794-1

六、光缆参数

项目		参数
光纤芯数		2~288
允许拉伸力（N）	长期	1000
	短期	3000
允许压扁力（N/100mm）	长期	1000
	短期	3000
弯曲半径（mm）	动态	25D
	静态	12.5D
光纤类型		G652D	G655	G651A1 （50/125μm）	G651A1b （62.5/125μm）
成缆后衰减（dB/km）	@850nm			≤3.0	≤3.3
	@1300nm			≤1.0	≤1.0
	@1310nm	≤0.36	≤0.40
	@1550nm	≤0.22	≤0.40
带宽（MHz·km）	@850nm			≥500	≥200
	@1300nm			≥500	≥500
数值孔径				0.200±0.015 NA	0.275±0.015 NA
光缆截止波长（nm）		≤1260	≤1450
使用温度（℃）		-40~+70
储存温度（℃）		-40~+70

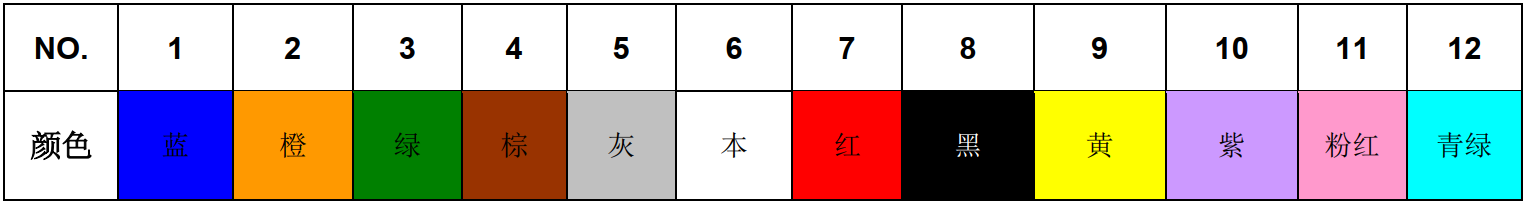

七、光纤色谱

八、包装方式及长度

木轴包装
1KM/轴、2KM/轴、3KM/轴或按客户要求指定长度

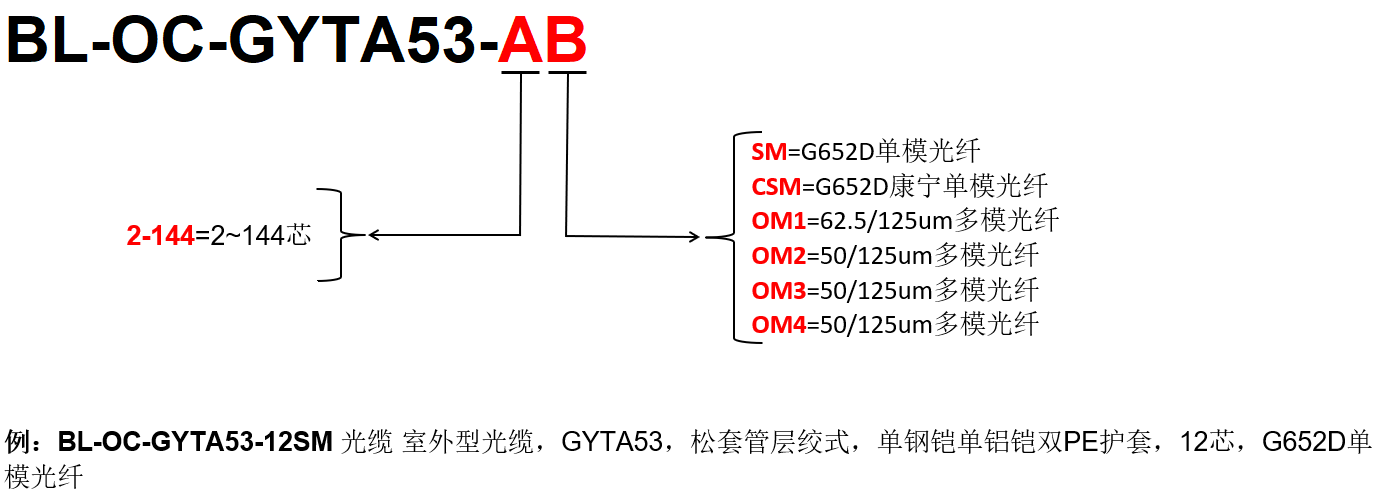

九、订购信息
