中心束管式轻铠装光缆（GYXTW）

GYXTW光缆的结构是将250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。

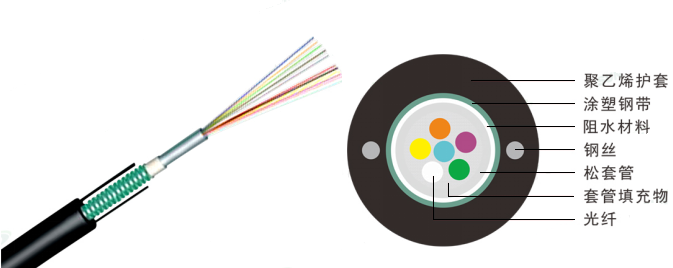

一、光缆结构图


二、产品特点
  • 具有很好的机械性能和温度特性
  • 松套管材料本身具有良好的耐水解性能和较高的强度
  • 管内充以特种油膏，对光纤进行了关键性保护
  • 良好的抗压性和柔软性
  • 双面涂塑钢带（PSP）提高光缆的抗透潮能力
  • 直径小、重量轻、容易敷设
三、产品应用
  • 长途通讯、局间通讯
四、敷设方式
  • 管道
  • 架空
五、执行标准
  • YD/T 769
  • IEC 60794-1




六、光缆参数
项目 参数
光纤芯数 2~12
允许拉伸力（N） 长期 600
短期 1500
允许压扁力
（N/100mm）		 长期 300
短期 1000
弯曲半径（mm） 动态 20D
静态 10D
光纤类型 G652D G655 G651A1
（50/125μm）		 G651A1b
（62.5/125μm）
成缆后衰减（dB/km） @850nm     ≤3.0 ≤3.3
@1300nm     ≤1.0 ≤1.0
@1310nm ≤0.36 ≤0.40
@1550nm ≤0.22 ≤0.40
带宽（MHz·km） @850nm     ≥500 ≥200
@1300nm     ≥500 ≥500
数值孔径     0.200±0.015 NA 0.275±0.015 NA
光缆截止波长（nm） ≤1260 ≤1450
使用温度（℃） -40~+70
储存温度（℃） -40~+70

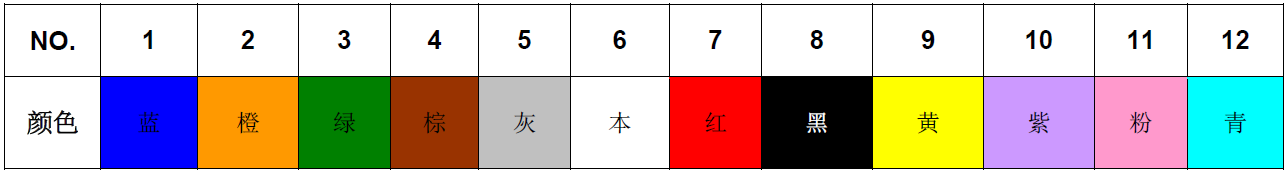

七、光纤色谱

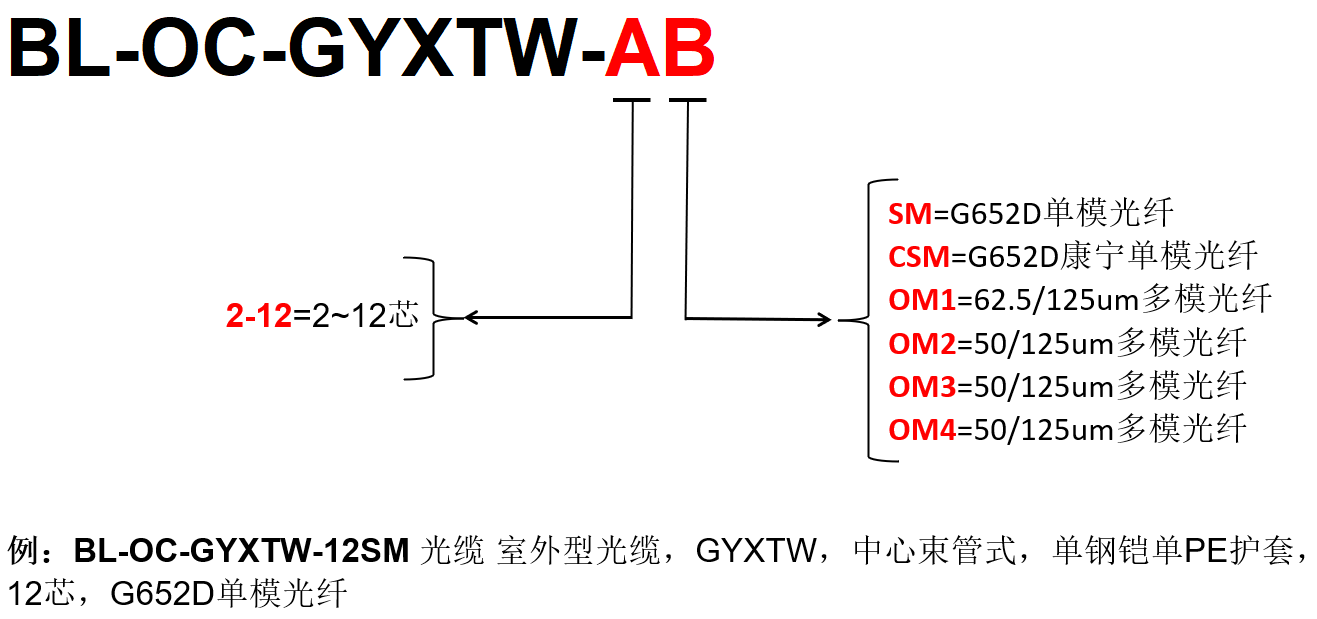

八、订购信息
